ABB變頻器上電顯示F0021故障維修案例

時間:2021-06-22    作者:津信變頻    點擊:
一、故障現象

客戶送修一臺ABB ACS510變頻器到津信維修,故障現象是上電顯示F0021(電流測量故障)

ABB變頻器F0021故障解釋:內部故障,電流測量超過范圍


二、維修過程

對于此故障,上海津信已經有較多同故障的成功修復案例,故障大都集中控制卡、電流傳感器或者運放MC33074回路。這些都跟電流檢測有關,如有損壞,符合觸發F0021故障的邏輯。

1,在檢測階段,更換控制卡主板進行測試,故障依舊,排除控制卡的故障,可以確認是電源卡的故障。
2,維修階段,進一步檢測電源卡上電流檢測電路:測量2個電流傳感器輸出正常,測量電流檢測回路運放MC33074輸出正常。

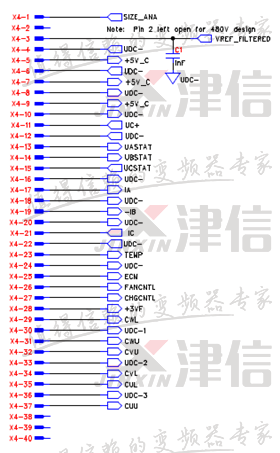

3,發現根據以往的常規檢測方法,檢測相關電路都正常。但是依舊有F0021報警存在。這時就需要再仔細排查,初步分析可能有別的錯誤信號觸發了該故障,檢測控制卡與電源卡連接排座,測量所有信號。在檢測過程中發現有個引腳點本該是獨立預留信號點,與其他信號點應無任何連接,但測量發現該引腳點與其他點有一定的阻值。如下圖紙中X4-40號腳。


4,將該連接排座拆下,檢測未見明顯異常情況。清洗板卡及連接排座,恢復安裝,再次測量信號,發現上述描述現象消失,測量各路信號正常,故障復位后未再報警,機器修復。
