西門子S7-1200與丹佛斯 FC300 ProfiNet 通訊配置案例

時間:2018-02-28    作者:津信變頻    點擊:
一、啟動 SIEMENS“TIA Portal V13”軟件

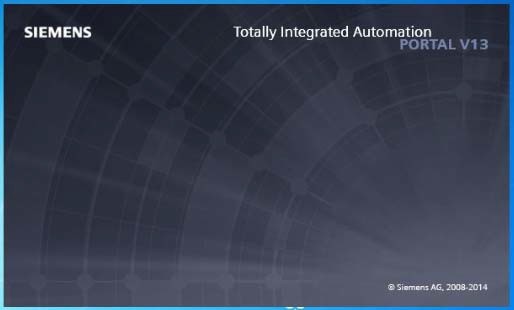

圖一:啟動西門子博途軟件

二、創建新項目

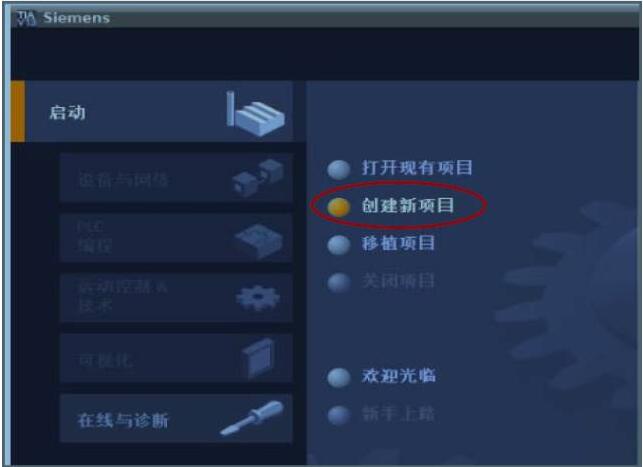

圖二:創建新項目

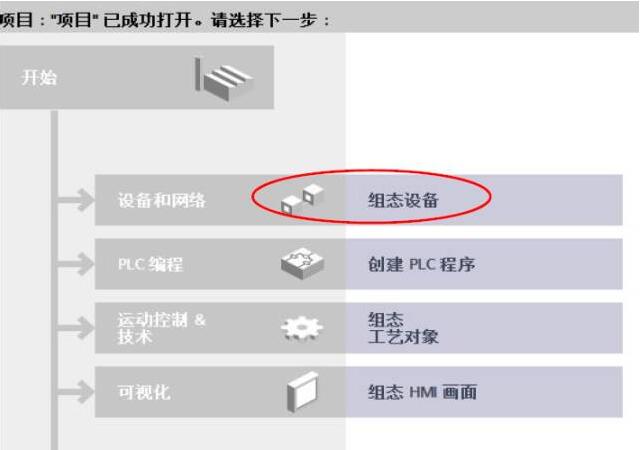

三、硬件組態
圖三:硬件組態

四、添加 PLC 主機,示例中使用的是 S7-1200 (6ES7 212-1AE40-0XB0):

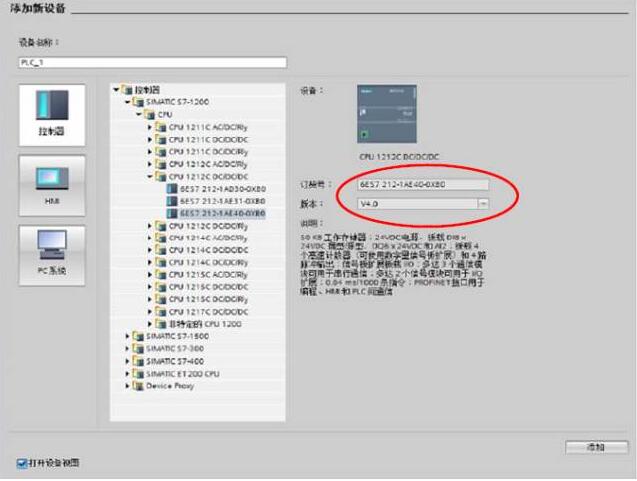

圖四:添加 PLC 主機

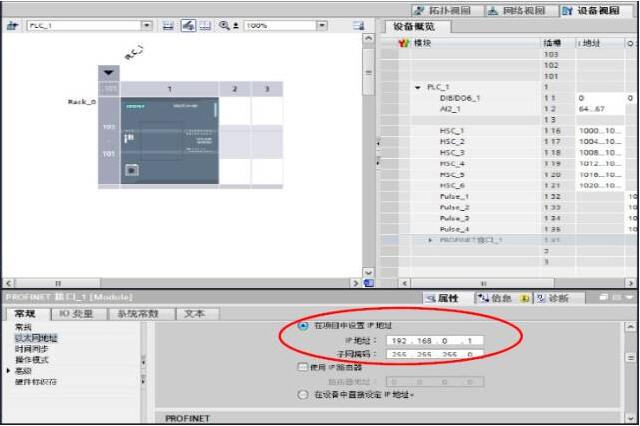

五、設定 PLC 的 IP 地址,如下圖所示,選擇 PLC-‘屬性’-‘常規’-‘以太網地址’中設 定 PLC 的 IP 地址,示例中設置為 192.168.0.1
圖五:PLC IP 地址設定

六、如果沒有安裝過 MCA120 的 GSD 文件,則需點擊‘選項’-‘安裝設備描述文件’,操作 如圖五所示。若已安裝則直接進入第六步。

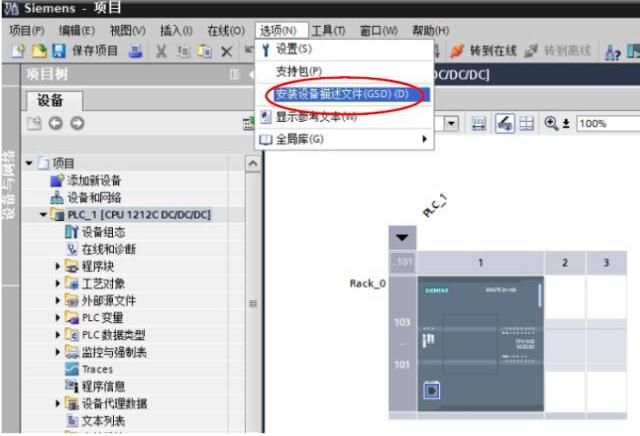

圖六:GSD 文件安裝

七、:配置丹佛斯變頻器(進入‘網絡視圖’-打開右側‘硬件目錄’-選擇‘Danfoss Drives AS-前端模塊’-‘Danfoss-FC-SERIES’),如圖七所示:

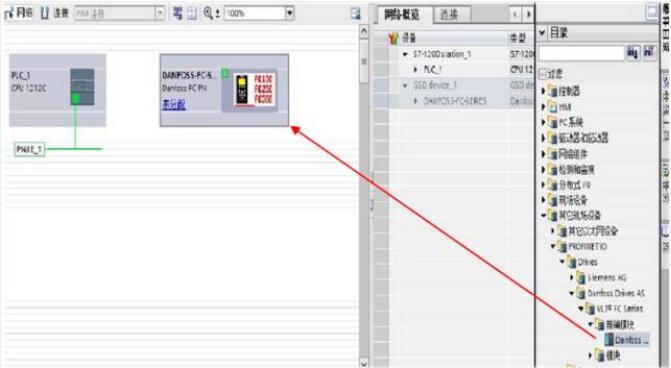

圖七、丹佛斯變頻器硬件配置

八、丹佛斯變頻器 IP 地址以及設備名稱設定。旋轉變頻器-‘屬性’-‘常規’-‘以太網 地址’,示例中 IP 地址設置方式為‘在項目中設置 IP 地址’,地址為:192.168.0.2,如圖 八所示:

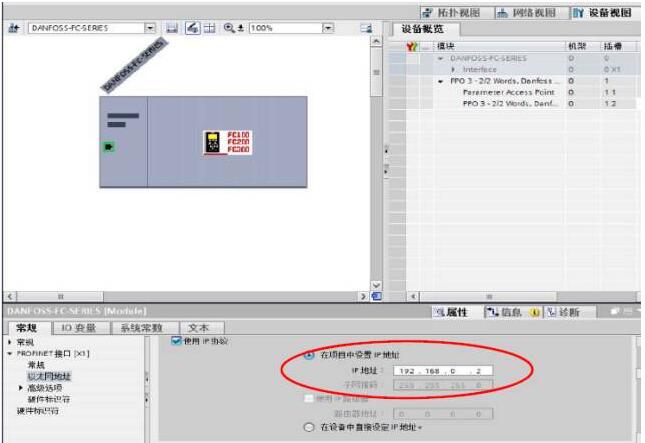

圖八、變頻器 IP 地址設置

“PROFINET 設備名稱”是一個很重要的參數,,設備名稱必須與 FC300 變頻器的參數 “P12-08(Host Name 主機名)”的設置值一致。示例中設備名稱設為“fc”,如圖九所示:

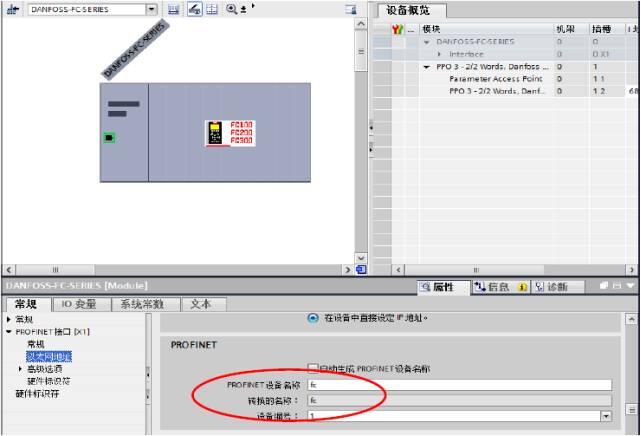

圖九、設備名稱設置

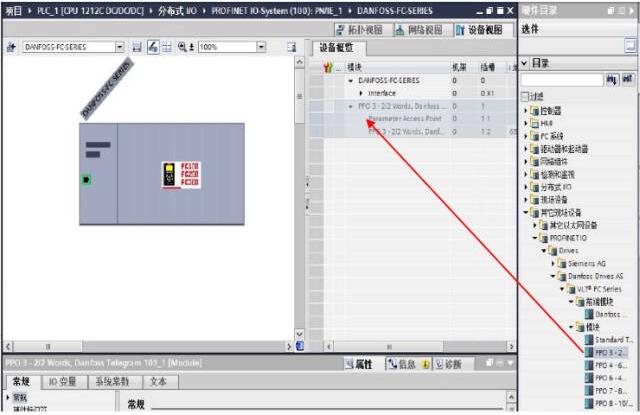

九、在變頻器中插入 PPO 模塊,選擇‘硬件目錄’-‘PROFINET IO’-‘Danfoss Drives AS’-‘VLT@ FC Series’-‘模塊’-‘PPO 3’,如圖十所示:
圖十、PPO 模塊配置

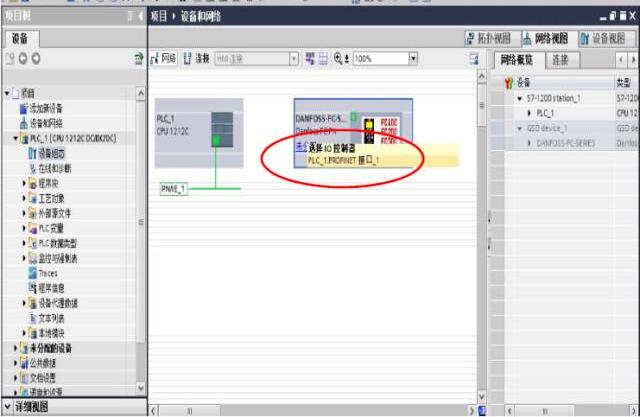

十、網絡配置:將丹佛斯變頻器加入到 ProfiNET 網絡總線上,點擊‘設備和網絡’-‘選 擇變頻器’-‘選擇 I/O 控制器’-‘PLC1_-PROFINET 接口_1’,如圖十一所示,配置完成 后,如圖十二所示:
圖十一、配置網絡

圖十二、配置完成圖

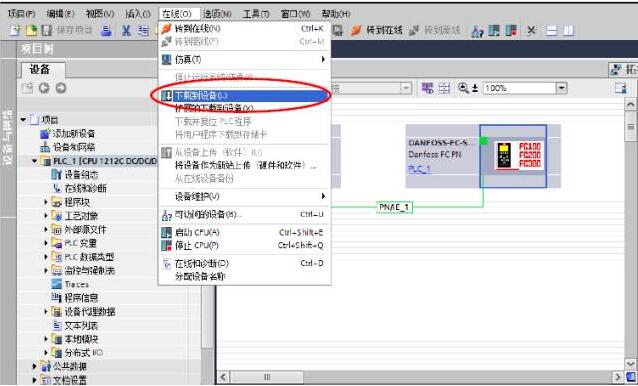

十一、下載項目至 PLC,選擇“菜單”-‘在線’-‘下載到設備’,如圖十三所示:
圖十三:項目下載

十二、變頻器參數設置


參數號 參數名稱 設定值與說明
9-15 PCD 寫配置 用戶根據需求自行設定
9-16 PCD 讀配置 用戶根據需求自行設定
12-00 IP 地址設置方式 1、當 PLC 硬件配置中變頻器 IP 地址為“在項目中設
置 IP 地址”時,12-00 應該設置為【10】DCP 方式 2、當 PLC 硬件配置中變頻器 IP 地址為“在設備中直 接設定 IP 地址”時,12-00 應該設置為【0】Manual 方式
12-01 IP 地址 192.168.0.2
12-02 子網掩碼 255.255.255.0
12-08 主機名 fc:要與 PLC 硬件配置中的‘PROFINET 設備名稱’一

十三、調試:TIA 軟件提供在線調試功能,可以現場操作變頻器,檢查配置和接線是否正確。 在在線模式下,在監控表中添加‘%IW68(STW)’、 ‘%IW70(MAV)’、 ‘%QW64(CTW)’、 ‘%QW66(MRV)’、如圖十四所示:

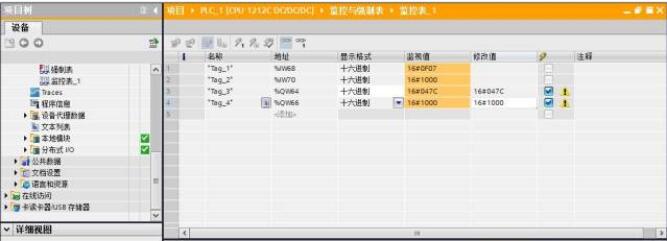

圖十四:在線監控調試

這時寫入 PCD1 控制字(示例中地址為%QW 64) = 16#047C(此控制字含義為“運行”); 寫入PCD2 總線參考值(示例中地址為%QW 66)= 16#1000(含義為25%),然后按“修改值(I)” 按鈕,數據就能傳送至變頻器,如果此時變頻器在Auto-on 模式,控制端子12 與27 短接, 變頻器就能正常運行,而且輸出頻率為12.5Hz,狀態字(示例中為%IW68),實際運行值(示 例中為%IW70)的值也會改變。
