一、 概述
現在越來越多的客戶遇到變頻器在使用過程中過熱報警的問題,一般這些問題都和變頻器的散熱、控制柜的通風有關。變頻器的散熱就是單機運行時的功耗,一般都可通過產品設計手冊查到相關數據,根據變頻器運行功耗合理設計控制柜的通風量就成了避免變頻器出現過熱報警的主要手段。
為了使客戶更好的使用變頻器,使變頻器工作的更加穩定,以下就簡單介紹如何計算變頻器的通風量。
二、 變頻器通風量的計算方式
按照以下公式計算
變頻器所需的通風量 =
:將安裝在同一控制柜內的所有變頻器的PΦ(功耗)值相加。
:冷卻空氣入口溫度(tIN)與出口溫度(tOUT)之間的差值。按照規定,冷卻空氣出口溫度最高不能超過:tOUT.MAX(45℃),因此,Δt最大允許值= 45℃ - 入口溫度(tIN)
三、 舉例說明:

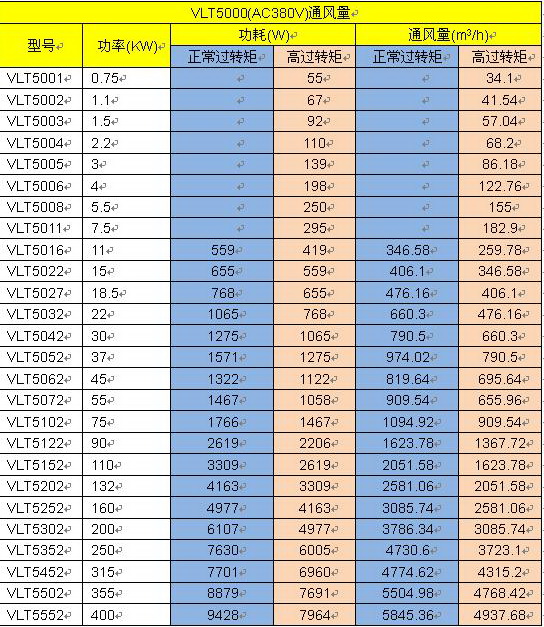

以丹佛斯VLT5000系列變頻器為例,按極限情況Δt=5℃時計算,以下是計算結果,其中的額定功耗數據由丹佛斯VLT5000系列變頻器操作手冊查得。
四、設計時要特別注意的事項:
1. 根據VDE160標準,冷卻空氣入口溫度(tIN)必須低于tIN。MAX(40℃),24小時平均溫度必須低于35℃;
2. 通風系統的出口必須高于位置最高的變頻器;
3. 設計時必須考慮到空氣通過過濾器后產生的壓力損失,以及過濾器阻塞時壓力會有所下降等因素,設計通風量時應留有余量。
